DIN 976 Standard Wymiary dla Full threaded studs

produkty / Wyszukiwanie dostawców Wyślij zapytanie o wycenę
Sruby szpilkowe - Czesc 1: Gwint metryczny

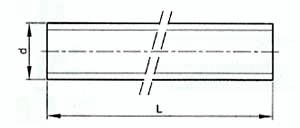

Rysunki wymiarowe i schematy techniczne


Kluczowe wymiary i parametry techniczne

Dimensions in mm - source DIN 976-1
Publication Date 12/2002 - Supersedes DIN 976-1:02/1995
d
Thread size

P

 Approx. mass, in KG, per unit 1 mt. length, Coarse thread

P

Coarse thred

Fine thread
M 2
0.4
 0.019
0.25
M 2.5
0.45
 0.03
0.35
M 3
0.5
 0.043
0.35
M 3.5
0.6
 0.0598
0.35
M 4
0.7
 0,0776
0.35-0.5
M 5
0.8
 0,124
0.5
M 6
1
 0,177
0.5-0.75
M 7
1
0.75
M 8
1.25
 0,319
0.5-0.75-1
M 10
1.5
 0,502
0.5-0.75-1
M 12
1.75
 0,728
0.75-1-1.25
M 14
2
 0.995
1-1.25-1.5
M 16
2
 1,33
1-1.5
M18
2
 1,65
1-1.5
M 20
2.5
 2,08
1-1.5-2
M 22
2.5
 2,56
1-1.5-2
M 24
3
 3
1-1.5-2
M 27
3
 3.882
1.5-2
M 30
3.5
 4,744
1-1.5-2
M 33
3.5
 5,812
1.5-2
M 36
4
 6,888
1.5-2-3
M 39
4
 8,164
1.5-2-3
M 42
4.5
 9,412
1.5-2-3
M 45
4.5
 10,914
1.5-2-3
M 48
5
 12,348
1.5-2-3
M 52
5
 14,654
1.5-2-3
M 56
5.5
 16,946
M 60
5.5
 19,632
M 64
6
 22,272
M 68
6
 25,334
M 72
6
 28,596

Powielone za zgodą DIN Deutsches Institut für Normung e. V. Ostateczną wersją do wdrożenia tej normy jest wydanie z najnowszą datą wydania, dostępne w Beuth Verlag GmbH, Burggrafenstraße 6, 10787 Berlin, Niemcy.
