DIN 34824 Standard Wymiary dla

produkty / Wyszukiwanie dostawców Wyślij zapytanie o wycenę

Gniazdo 12-katne do srub i wkretów

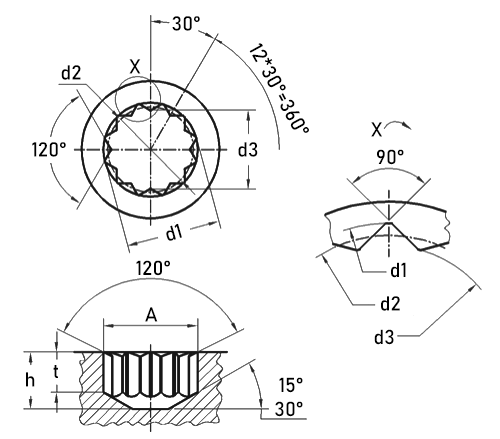

Rysunki wymiarowe i schematy techniczne

2065_oXkhlY_DIN 34824.png

Kluczowe wymiary i parametry techniczne

Dimensions in mm - source Din 34824

Publication date 11/2007
Socket nr.
 N 4 N 5 N 6 N 8 N 10 N 12 N 14 N 16 N 18
d1 min 3.62 4.86 6.06 7.28 9.69 11.51 13.32 15.73 16.94
max 3.68 4.94 6.16 7.40 9.84 11.70 13.54 15.99 17.18
d2 min 3.28 4.40 5.49 6.59 8.77 10.42 12.06 14.24 15.33
max 3.35 4.47 5.56 6.68 8.86 10.53 12.17 14.35 15.44
d3 min 3.06 4.10 5.12 6.14 8.18 9.82 11.25 13.28 14.30
max 3.18 4.22 5.24 6.29 8.33 9.97 11.43 13.46 14.48
Applicable for countersunk screws M4 M5 M6 M8 M10 M12 M14 M16 -

Powielone za zgodą DIN Deutsches Institut für Normung e. V. Ostateczną wersją do wdrożenia tej normy jest wydanie z najnowszą datą wydania, dostępne w Beuth Verlag GmbH, Burggrafenstraße 6, 10787 Berlin, Niemcy.
OSTRZEŻENIE - Arkusze danych udostępniane przez tę witrynę (fasten.it) są jedynie informacjami pomocniczymi w działalności komercyjnej, a ich używanie przez kogokolwiek jest całkowicie dobrowolne. Poleganie na ich zawartości w jakimkolwiek celu przez kogokolwiek odbywa się na jego/jej wyłączne ryzyko, a Fasten.it s.r.l./www.fasten.it nie ponosi odpowiedzialności za jakiekolwiek straty, roszczenia lub szkody z tego wynikające.
